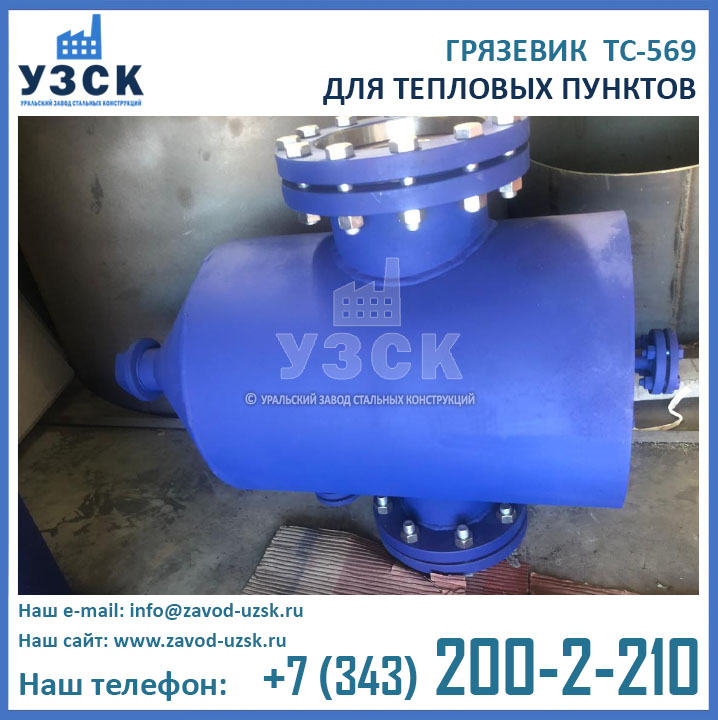

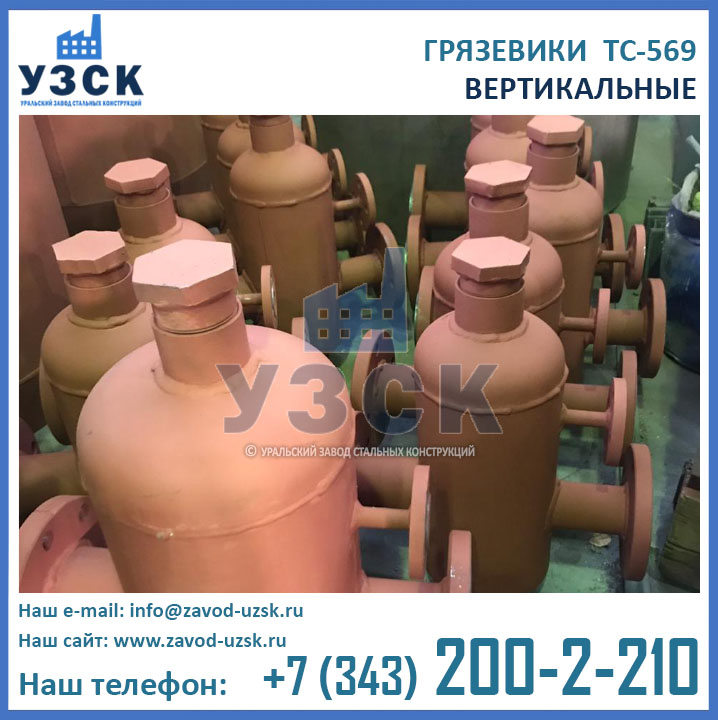

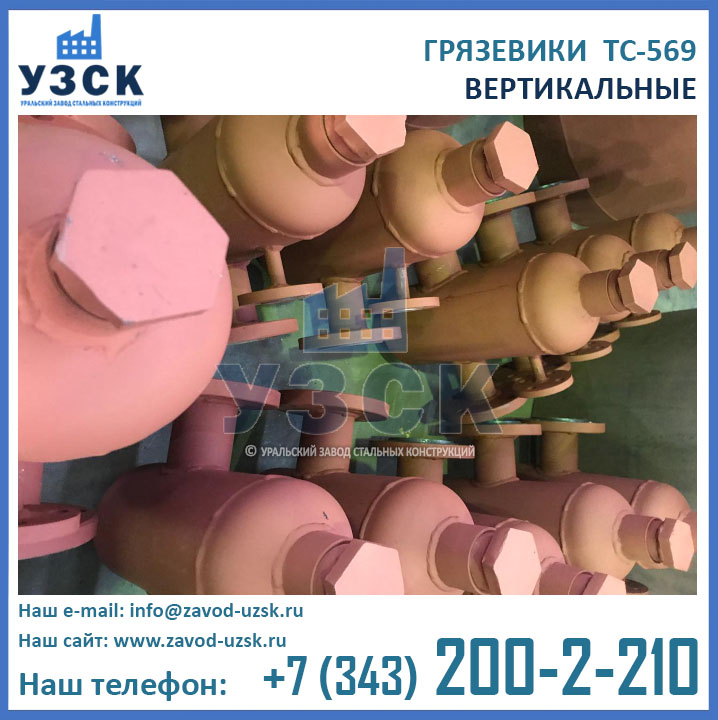

Грязевик ТС-569
цена от
9 500 руб.
Грязевики ТС-569 представляют собой элементы трубопроводной арматуры, а именно фильтрующие устройства вертикального исполнения для тепловых пунктов.
Основное назначение грязевиков ТС 569 – это механическая очистка воды холодного и горячего водоснабжения от примесей и взвешенных частиц крупной дисперсности. Стандартный размер ячейки сетки составляет 5 мм, соответственно, грязевик будет задерживать частицы более 5 мм. По желанию заказчика возможно изготовление грязевиков с другой тонкостью фильтрации.

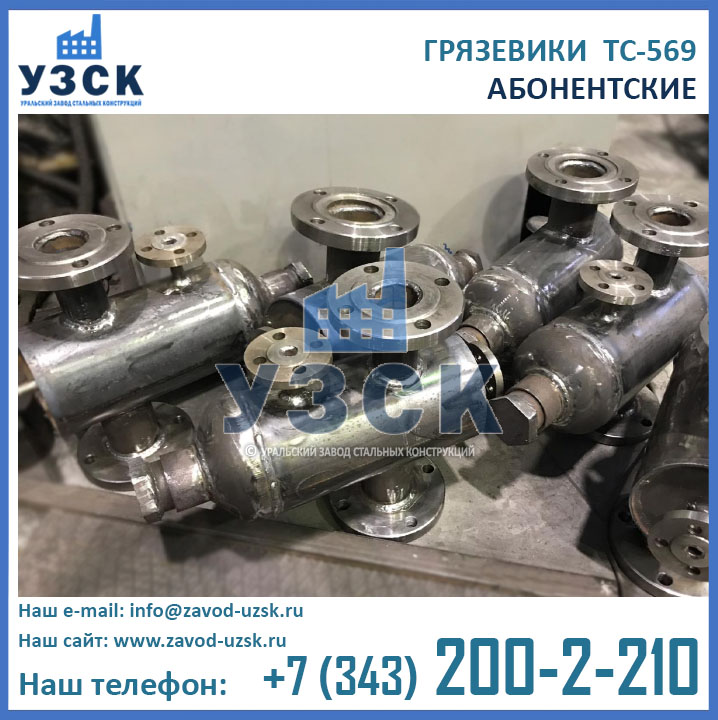

В проектной документации можно встретить также другие наименования данной продукции: грязевики абонентские ГА, грязевики тепловых пунктов ГТП, грязевики вертикальные ГВ, грязевики ТС 569.00.000. Установка абонентских грязевиков осуществляется в тепловых пунктах на вводе трубопроводов в здание.
Конструкция и особенности эксплуатации грязевика ТС-569

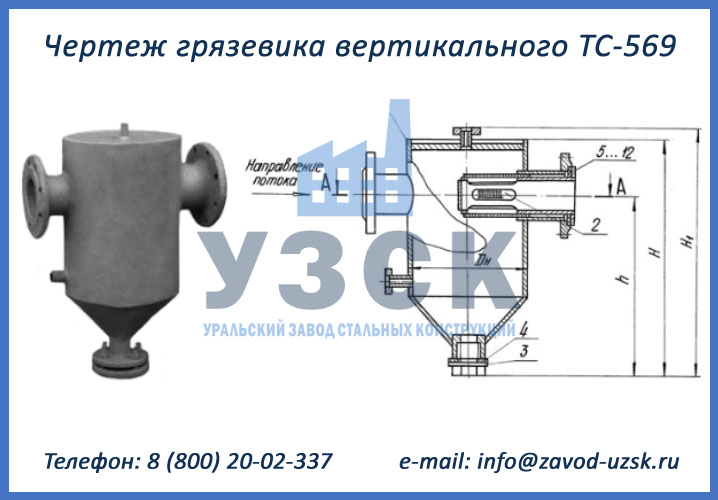

Грязевик ТС-569 отличается простотой конструкции. Изготовление грязевиков ТС 569 осуществляется по серии 5.903-13 выпуск 5. Возможно производство вертикальных грязевиков тепловых пунктов по вашим индивидуальным размерам и чертежам. Устройство состоит из вертикального цилиндрического корпуса с патрубками входа и выхода рабочей среды, расположенными на боковых сторонах корпуса и оборудованными фланцами. При этом особенностью грязевиков по серии 5.903-13 является разный диаметр данных патрубков: патрубок выхода воды имеет диаметр на один типоразмер больше диаметра патрубка входа воды. При необходимости возможно изготовление равнопроходных грязевиков ГТП. Также типовые грязевики являются фланцевыми, но возможно производство грязевиков под приварку.
Сетчатый фильтрующий элемент размещается внутри устройства. Нижняя часть корпуса представляет собой конус с заглушкой, где скапливаются отфильтрованные частицы. Периодически заглушка снимается для удаления накопившихся загрязнений. О необходимости очистки устройства можно узнать по возросшему гидравлическому сопротивлению, которое отслеживается при помощи манометров, устанавливающихся до и после грязевика (не входят в комплект поставки).
Материальное исполнение корпуса – углеродистая сталь (по желанию заказчика возможно изготовление из стали 09Г2С или из нержавеющей стали 12Х18Н10Т). Внутренний сетчатый фильтрующий элемент изготавливается из нержавеющей стали.
В зависимости от модели грязевика, устройство может выдерживать давление до 16 кгс/см2 (1,6 МПа) или до 25 кгс/см2 (2,5 МПа). Рабочая температура максимум +180 ºС.
Грязевик ТС-569: таблица технических характеристик
Типоразмер | Ру, Мпа (кгс/см2) | Производительность, т/ч | Диаметр условного прохода (Ду патрубка входа/Ду патрубка выхода), мм | Диаметр корпуса, мм |
Грязевик ТС-569.00.000 | 2,5 (25) | 6 | 40 (40/50) | 108 |
Грязевик ТС-569.00.000-01 | 2,5 (25) | 10 | 50 (50/65) | 159 |
Грязевик ТС-569.00.000-02 | 2,5 (25) | 18 | 65 (65/80) | 219 |
Грязевик ТС-569.00.000-03 | 2,5 (25) | 26 | 80 (80/100) | 219 |
Грязевик ТС-569.00.000-04 | 2,5 (25) | 40 | 100 (100/125) | 273 |
Грязевик ТС-569.00.000-05 | 2,5 (25) | 58 | 125 (125/150) | 273 |
2,5 (25) | 89 | 150 (150/200) | 325 | |
Грязевик ТС-569.00.000-07 | 2,5 (25) | 159 | 200 (200/250) | 426 |
Грязевик ТС-569.00.000-08 | 1,6 (16) | 6 | 40 (40/50) | 108 |
Грязевик ТС-569.00.000-09 | 1,6 (16) | 10 | 50 (50/65) | 159 |
Грязевик ТС-569.00.000-10 | 1,6 (16) | 18 | 65 (65/80) | 219 |
Грязевик ТС-569.00.000-11 | 1,6 (16) | 26 | 80 (80/100) | 219 |
Грязевик ТС-569.00.000-12 | 1,6 (16) | 40 | 100 (100/125) | 273 |
Грязевик ТС-569.00.000-13 | 1,6 (16) | 58 | 125 (125/150) | 273 |
Грязевик ТС-569.00.000-14 | 1,6 (16) | 89 | 150 (150/200) | 325 |
Грязевик ТС-569.00.000-15 | 1,6 (16) | 159 | 200 (200/250) | 426 |
Производитель вертикальных грязевиков ТС-569
Наш завод (ООО «УЗСК» — Уральский завод стальных конструкций) является непосредственным производителем грязевиков ТС-569.00.000.
Основные преимущества вертикальных грязевиков нашего производства:
- Надежность работы и долгий срок эксплуатации. Мы производим грязевики абонентские из качественного сырья, прошедшего испытания в нашей лаборатории НК при входном контроле. Качественное сырье и комплектующие в тандеме с работой квалифицированных специалистов по производству грязевиков позволяет применять грязевики нашего производства на системах трубопроводов без риска протечек и возникновения внештатных ситуаций.
- Высокое качество продукции. Сварочное оборудование и технология сварки нашего завода имеют сертификаты НАКС, а специалисты сварочного производства прошли аттестацию в НАКС. Грязевики ГТП нашего производства не имеют непроваров. По окончании производственных работ мы проводим гидравлические испытания вертикальных грязевиков пробным давлением на собственном аттестованном гидростенде, поэтому мы уверены в качестве грязевиков ТС-569.
- Простота конструкции и удобство монтажа. В составе нашего завода функционирует инженерно-конструкторский отдел. Это позволяет нам модернизировать конструкцию грязевиков и находить новые технические решения, упрощающие процессы монтажа и эксплуатации оборудования без ухудшения качественных характеристик.
Купить грязевик ТС-569 у производителя
