Грязевик вертикальный предназначается для очищения воды от механических элементов и примесей иного рода в системе водяного отопления при температуре до 1500C и давлением рабочей среды от 1,0 до 2,5 МПа. По требованию заказчика грязевики могут быть исполнены с давлением существенно выше, тоже самое актуально и по размерам изделия. По вашему заказу грязевики могут быть произведены диаметром значительно большим, чем дано по стандартной серии. Марка стали грязевика может быть как углеродистой, так и нержавеющей или хладостойкой. Мы производим грязевики из нержавеющей стали 12х18н10т или AISI 321 , из стали 09г2с, из стали Ст.20 и т.п. Купить их можно, оформив заявку на сайте завода.

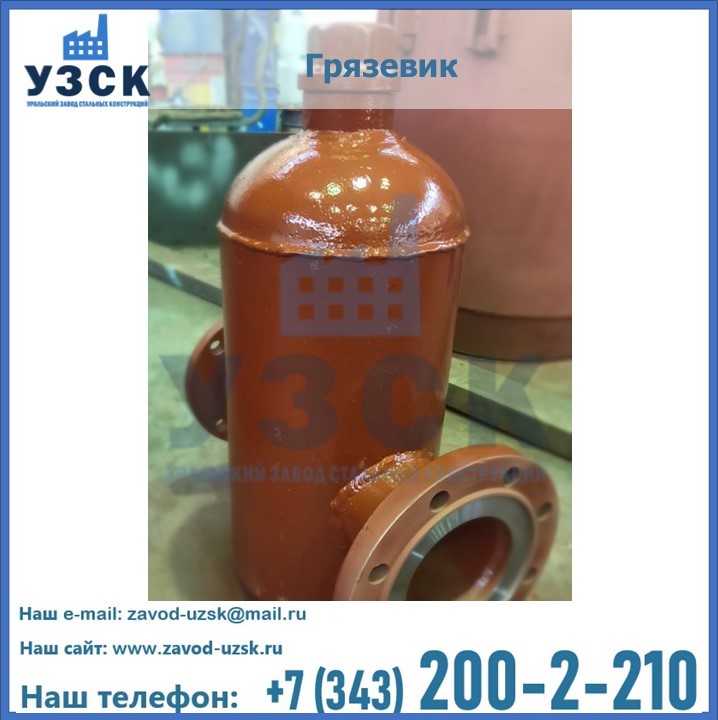

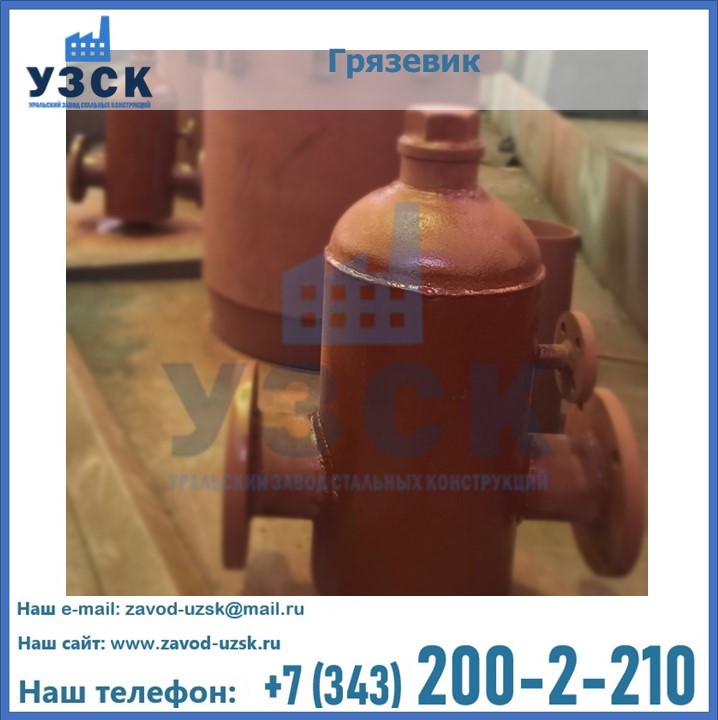

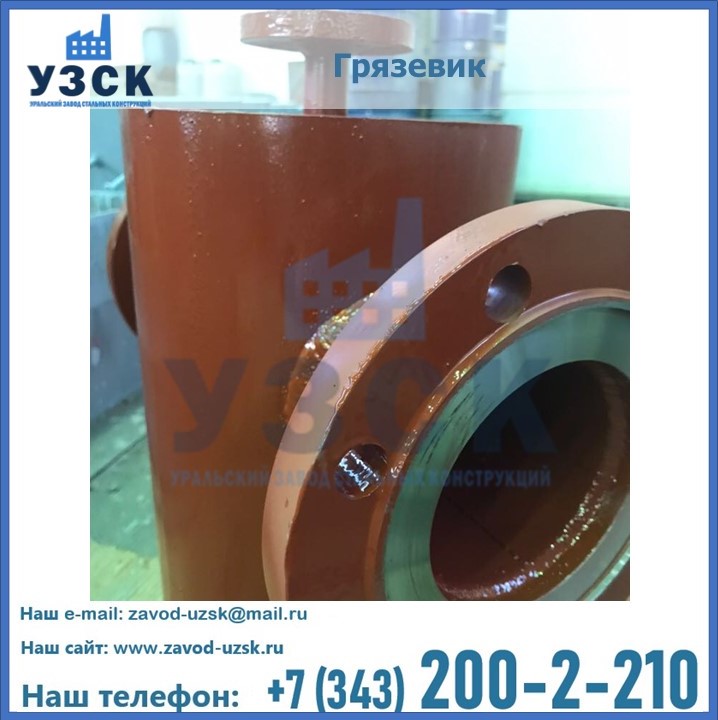

Грязевик ГТП, ГВ
цена от
9 500 руб.
Условия эксплуатации и основные характеристики
Грязевик – узел расширения в трубопроводе, в нем изменяется направление потока воды и осуществляется ее фильтрация через специальную сетку. Под сеткой крупные и средние частицы отсекаются, выпадают в осадок и скапливаются. Грязевик принимает исходный потом воды, фильтрует ее от взвешенных частиц разного размера и отводит отфильтрованную воду и периодически очищает нижнюю часть корпуса от скопившихся загрязнений.
Особенности эксплуатации:
- используется в трубопроводе с водой в качестве рабочей среды;
- очистка осуществляется в трубопроводных водяных сетях с давлением до 2,5МПа и t< 200С;
- материал изготовления грязевика – углеродистая или низколегированная сталь;
- из углеродистой стали используется на теплосетях с внешней температурой не ниже -40С;
- из низколегированной применяются на тепловых сетях с наружными температурными показателями менее -40С.
Монтаж вертикальных грязевиков осуществляется при внешней t не ниже -20С. Грязевики, производство и продажу которых в Пятигорске осуществляет завод «УЗСК», соответствуют техническим требованиям.
Таблица технических характеристик
| Диаметр условный, Ду, мм | Диаметр наружный, Дн, мм | Грязевик (вертикальный) | ||||
|---|---|---|---|---|---|---|
| Длина, L, мм | Высота, Н, мм | Масса, кг | ||||
| 10 Ру | 16 Ру | 25 Ру | ||||
| 25 | 89 | 289 | 160 | 10,40 | 11,00 | 13,70 |
| 32 | 89 | 289 | 160 | 11,15 | 11,96 | 15,00 |
| 40 | 108 | 308 | 215 | 11,70 | 13,40 | 22,00 |
| 50 | 159 | 359 | 257 | 26,50 | 28,50 | 39,00 |
| 65 | 219 | 425 | 369 | 39,00 | 41,00 | 44,00 |
| 80 | 219 | 419 | 369 | 48,00 | 52,40 | 74,30 |
| 100 | 273 | 473 | 421 | 68,60 | 79,90 | 115,80 |
| 125 | 273 | 473 | 441 | 73,00 | 84,70 | 123,00 |
| 150 | 325 | 526 | 565 | 108,50 | 128,00 | 183,30 |
| 200 | 426 | 626 | 671 | 196,17 | 222,40 | 347,00 |
| 250 | 530 | 730 | 787 | 312,00 | 399,25 | 513,76 |
Сфера применения в Пятигорске
Вертикальные грязевики используются для фильтрации водяной рабочей среды в трубах от мелких и средних механических частиц и прочих примесей, устанавливаются:
- в котельных;
- на вводе элеваторных узлов;
- в тепловых пунктах.
Грязевики присоединяются к трубопроводу фланцами или приваркой.
Принцип работы
Через входной патрубок грязевика проходит водяной поток, далее он попадает внутрь корпуса, там за счет увеличения проходного сечения скорость потока резко замедляется. Частицы под воздействием силы тяжести оседают на дно.
Срок службы грязевика – 20 лет при условии соблюдения требований к транспортировке, хранению, монтажу эксплуатации.
